Tài liệu hộp số BMW – Hộp số ZF8HP45, ZF6HP26, ZF6HP19/21

Tài liệu hộp số BMW mà Gara AutoTech giới thiệu trong bài viết này sẽ phân tích chi tiết từng loại hộp số. Từ cấu tạo, chức năng cho đến những kinh nghiệm thực tế trong quá trình sử dụng và sửa chữa. Đây là tư liệu hữu ích dành cho kỹ thuật viên, thợ máy chuyên nghiệp. Hoặc bất kỳ ai muốn hiểu sâu hơn về chiếc xe mà mình đang cầm lái.

Trong hệ thống truyền động của xe BMW, hộp số đóng vai trò không thể thay thế. Đó là nơi điều phối trực tiếp mô-men xoắn từ động cơ xuống các bánh xe, quyết định phần lớn cảm giác lái và hiệu suất tiêu thụ nhiên liệu. Với mục tiêu kết hợp sức mạnh và sự êm ái, BMW đã chọn hợp tác lâu dài với ZF – một trong những nhà cung cấp hộp số hàng đầu thế giới. Qua nhiều thế hệ xe, ba dòng hộp số ZF được sử dụng phổ biến nhất chính là ZF8HP45, ZF6HP26 và ZF6HP19/21.

Tổng quan về tài liệu hộp số BMW – AutoTech

BMW nổi tiếng với khả năng vận hành mạnh mẽ, cảm giác lái thể thao và hệ truyền động tinh tế. Một trong những yếu tố tạo nên danh tiếng ấy chính là sự kết hợp hoàn hảo giữa động cơ và hộp số tự động ZF. Dòng hộp số được đánh giá cao nhất trong ngành công nghiệp ô tô hiện đại.

Tài liệu này được tổng hợp và chia sẻ từ kinh nghiệm thực tế tại gara AutoTech, nơi chuyên sửa chữa, bảo trì và lập trình hộp số cao cấp cho các dòng BMW tại Việt Nam. Nội dung tập trung vào 3 dòng hộp số phổ biến nhất đang được sử dụng rộng rãi:

• ZF 8HP45: Hộp số tự động 8 cấp thế hệ mới, phản hồi nhanh, tiết kiệm nhiên liệu. Ứng dụng trên nhiều mẫu BMW đời F/G-series.

• ZF 6HP26: Hộp số tự động 6 cấp dành cho các dòng xe động cơ lớn như 5-Series, 7-Series E60/E65, mang lại cảm giác sang số mượt và khỏe.

• ZF 6HP19/21: Biến thể của hộp số 6 cấp dùng cho các dòng xe nhỏ hơn (3-Series E90, X3 E83…), nhẹ hơn. Nhưng vẫn đảm bảo hiệu suất truyền động tối ưu.

Tài liệu sẽ cung cấp cái nhìn toàn diện về:

• Cấu tạo & nguyên lý hoạt động của từng dòng hộp số

• Dầu hộp số phù hợp và chu kỳ bảo dưỡng

• Lỗi thường gặp & cách xử lý tại gara chuyên nghiệp

• Ưu nhược điểm các dòng ZF 6HP và ZF 8HP

Mục tiêu là giúp kỹ thuật viên, chủ xe, và những người đam mê BMW hiểu rõ hơn về “trái tim truyền động” của chiếc xe. Từ đó có giải pháp bảo dưỡng và xử lý sự cố hiệu quả, tiết kiệm chi phí và thời gian.

ZF8HP45 – Tài liệu hộp số BMW

Thông số kỹ thuật hộp số ZF8HP45

Tổng quan hộp số

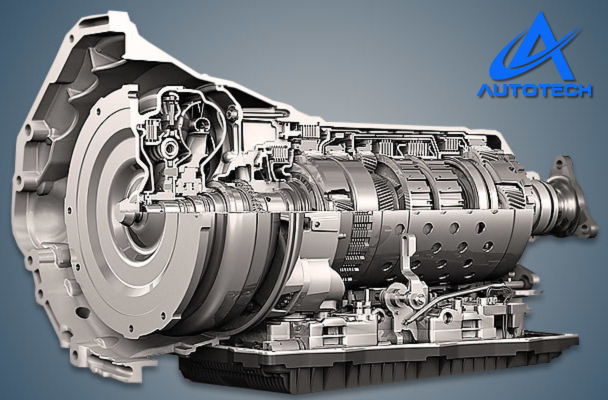

ZF8HP45 là dòng hộp số tự động 8 cấp được ZF phát triển nhằm nâng cao trải nghiệm vận hành. Tối ưu hóa mức tiêu thụ nhiên liệu và giảm độ trễ khi sang số. Đây là loại hộp số phổ biến trên nhiều mẫu xe BMW từ năm 2012 trở lại đây. Đặc biệt là các dòng sử dụng động cơ 4 hoặc 6 xi-lanh như BMW 320i, 328i, 520i, X3 hay X5 đời F10, F30.

Ưu, nhược điểm của hộp số ZF8HP45

Điểm mạnh rõ rệt của ZF8HP45 chính là tốc độ sang số rất nhanh. Với thời gian chuyển cấp chỉ khoảng 200 mili giây. Chiếc xe có thể tăng tốc mượt mà gần như không có độ trễ. Bên cạnh đó, khả năng tiết kiệm nhiên liệu cũng là một yếu tố được đánh giá cao. Khi so sánh với các hộp số 6 cấp thế hệ trước.

Tuy nhiên, bên trong lớp vỏ nhôm nhẹ của hộp số này là hệ thống điều khiển mechatronic tích hợp cao. Đồng nghĩa với việc việc sửa chữa hoặc can thiệp kỹ thuật đòi hỏi tay nghề và thiết bị chuyên dụng. Dầu hộp số cũng cần đúng loại Lifeguard 8. Không thể thay thế bằng các sản phẩm thông thường.

Cấu tạo hộp số ZF8HP45

Cấu trúc hộp số bao gồm một bộ biến mô thủy lực có khóa ly hợp. Kết hợp với các bánh răng hành tinh bố trí theo kiểu kép. Mechatronic được gắn trực tiếp bên trong, điều khiển hoàn toàn hoạt động của các van và ly hợp. Lọc dầu và gioăng đáy hộp số là dạng gắn liền, nằm ở đáy. Và phải thay cùng nhau khi bảo dưỡng định kỳ.

Trong quá trình sử dụng, người lái cần lưu ý không nên tăng tốc mạnh khi hộp số còn nguội. Tránh để dầu hoạt động trong điều kiện không tối ưu. Những dấu hiệu bất thường như sang số giật, trượt số. Hoặc đèn cảnh báo hộp số sáng lên là lý do nên đưa xe đến gara để kiểm tra càng sớm càng tốt.

ZF6HP26 – Tài liệu hộp số BMW

Thông số kỹ thuật hộp số ZF6HP26

Tổng quan hộp số

Trước khi ZF8HP ra đời, ZF6HP26 từng là dòng hộp số tự động 6 cấp được xem là chuẩn mực trên các xe hạng sang. BMW sử dụng loại hộp số này trên nhiều mẫu xe mạnh mẽ như 545i, 745i, X5 4.4i từ khoảng 2003 đến 2009. Đây là hộp số được thiết kế để chịu mô-men xoắn cao, lên tới 600Nm. Rất phù hợp với những mẫu xe có dung tích động cơ lớn.

Ưu, nhược điểm hộp số ZF6HP26

Một trong những đặc điểm nổi bật của ZF6HP26 là thiết kế tương đối đơn giản nhưng hiệu quả. Hệ thống bánh răng hành tinh kết hợp cùng ly hợp thủy lực đa đĩa tạo ra các cấp số hoạt động mượt mà. Ổn định ngay cả trong điều kiện vận hành khắc nghiệt. Tuy nhiên, điều đó không có nghĩa là nó không có điểm yếu.

Nếu không thay dầu định kỳ, hệ thống van solenoid điều khiển áp suất rất dễ bị bẩn. Gây nên hiện tượng sang số chậm hoặc giật. Một điểm nữa là cụm mechatronic gắn liền với lọc dầu. Nên khi cần thay lọc cũng phải thay toàn bộ gioăng đáy hộp số. Quá trình tháo lắp nếu không đúng kỹ thuật có thể gây cong vênh hoặc rò rỉ sau khi lắp lại.

Cấu tạo hộp số ZF6HP26

ZF6HP26 là hộp số tự động 6 cấp, sử dụng ba cụm bánh răng hành tinh kết hợp năm ly hợp đa đĩa và hai phanh thủy lực để tạo sáu cấp số tiến và một số lùi. Bộ biến mô tích hợp ly hợp khóa mô-men giúp truyền lực mượt và tiết kiệm nhiên liệu. Trung tâm điều khiển là cụm Mechatronic – bộ tích hợp giữa TCU và hệ thống van điện thủy lực. Điều khiển quá trình sang số dựa trên tín hiệu tốc độ, tải và ga. Áp suất dầu được cấp bởi bơm bánh răng dẫn động trực tiếp từ trục vào. Dầu hộp số đi qua bộ lọc tích hợp liền đáy nhựa composite, vừa làm mát, vừa bảo vệ chi tiết thủy lực. Thiết kế liền khối đáy và lọc yêu cầu thay cả cụm khi bảo dưỡng. Tổng thể, ZF6HP26 có cấu tạo bền vững. Truyền lực hiệu quả, phù hợp xe BMW động cơ lớn và hiệu năng cao.

Lưu ý khi sử dụng hộp số ZF6HP26

Trong quá trình sử dụng, kỹ thuật viên khuyên nên giữ thói quen lái ổn định. Tránh chuyển đổi liên tục giữa D và R khi xe chưa dừng hẳn. Tình trạng này lặp lại nhiều lần sẽ ảnh hưởng đến ly hợp khóa mô-men xoắn và tạo áp lực lớn lên cụm điều khiển thủy lực.

Với thiết kế cứng cáp và độ ổn định cao, ZF6HP26 vẫn được tin dùng trên nhiều xe sang đời cũ của BMW cũng như một số mẫu Jaguar, Land Rover. Nếu được chăm sóc đúng cách, tuổi thọ của hộp số có thể vượt mốc 300.000 km mà không cần đại tu.

ZF6HP19/21 – Tài liệu hộp số BMW

Thông số kỹ thuật hộp số ZF6HP19/21

Tổng quan hộp số

Bên cạnh ZF6HP26, BMW còn trang bị các biến thể nhẹ hơn là ZF6HP19 và ZF6HP21 cho các dòng xe sử dụng động cơ nhỏ hơn. Đây là những hộp số tự động 6 cấp được thiết kế dành riêng cho xe có mô-men xoắn vừa phải. Phổ biến trên các mẫu như 325i, 330i, 525i hay X3 đời 2005–2010.

Về cơ bản, hai loại hộp số này giống nhau về cấu trúc và nguyên lý hoạt động. Khác biệt chính nằm ở phần mềm điều khiển và khả năng chịu tải. Trong đó ZF6HP21 được cải tiến nhẹ để xử lý mô-men xoắn cao hơn một chút so với ZF6HP19. Cả hai đều được điều khiển hoàn toàn bằng điện tử thông qua cụm mechatronic.

Ưu, nhược điểm hộp số ZF6HP19/21

Ưu điểm dễ nhận thấy nhất là thiết kế nhỏ gọn, phù hợp với khoang động cơ giới hạn của các dòng xe đô thị. Tuy nhiên, điểm yếu của hai dòng hộp số này là không thật sự phù hợp với điều kiện chở nặng liên tục. Hoặc vận hành trong môi trường nhiệt độ cao. Khi dầu bị xuống cấp, các lỗi liên quan đến áp suất thủy lực, trượt số hoặc sang số trễ rất dễ xảy ra.

Cấu tạo hộp số ZF6HP19/21 – Tài liệu hộp số BMW

ZF6HP19 và ZF6HP21 là hộp số tự động 6 cấp dành cho xe BMW động cơ vừa và nhỏ. Về cấu tạo, hộp số vẫn sử dụng ba cụm bánh răng hành tinh. Trong đó có một cụm kiểu Ravigneaux, kết hợp với các ly hợp đa đĩa và phanh thủy lực để tạo các cấp số. Bộ biến mô nhỏ gọn có tích hợp ly hợp khóa mô-men giúp giảm tiêu hao nhiên liệu. Hệ thống điều khiển trung tâm là cụm Mechatronic tích hợp. Nằm ngay đáy hộp số, điều phối việc đóng mở ly hợp theo tín hiệu vận hành. Bơm bánh răng cấp dầu liên tục cho hệ thống thủy lực, dầu được lọc qua bộ lọc liền đáy hộp số dạng nhựa tổng hợp. Khi bảo dưỡng, cần thay cả cụm đáy lọc. Nhờ cấu tạo nhẹ, tối ưu hóa không gian. ZF6HP19/21 vận hành êm. Phù hợp với xe sedan BMW đô thị hoặc phân khúc trung cao.

Lưu ý khi sử dụng hộp số ZF6HP19/21

Việc bảo trì nên được thực hiện định kỳ mỗi 60.000 km. Khi thay dầu, cần dùng đúng loại Lifeguard 6 và thay luôn lọc dầu kèm gioăng đáy hộp số. Đây là phần dễ bị bỏ qua nhất trong quá trình sửa chữa. Và nếu dùng phụ tùng sai loại sẽ dẫn tới rò rỉ hoặc giảm áp lực dầu bên trong hộp số.

Các lỗi thường gặp trên ZF6HP19/21 bao gồm: mất cấp số lùi, sang số chậm ở dải tốc độ thấp, xe trượt nhẹ khi tăng tốc. Để khắc phục triệt để, kỹ thuật viên cần cắm máy chẩn đoán, kiểm tra thông số áp suất và nhiệt độ hộp số theo thời gian thực. Thay vì chỉ xóa lỗi bằng phần mềm thông thường.

Kết luận về tài liệu hộp số BMW

Việc nắm rõ cấu tạo, nguyên lý hoạt động cũng như các điểm cần lưu ý của từng loại hộp số giúp kỹ thuật viên rút ngắn thời gian kiểm tra và đưa ra phương án sửa chữa chính xác hơn. Không chỉ thế, chủ xe cũng có thể chủ động hơn trong việc bảo trì. Từ đó tránh được những hỏng hóc nặng nề về sau.

Tài liệu hộp số BMW luôn là nền tảng quan trọng để bất kỳ gara nào có thể tiếp cận, xử lý hộp số tự động một cách chuyên nghiệp. Dù là ZF8HP45 hiện đại hay các mẫu hộp số thế hệ trước như ZF6HP26, ZF6HP19/21. Mỗi loại đều có những đặc điểm riêng biệt. Đòi hỏi kỹ thuật viên phải hiểu sâu và có kinh nghiệm thực tế.
